不锈钢钢材牌号标准大全

大家好，我是小编，今天我来给大家讲解一下关于不锈钢钢材牌号/a的问题。为了让大家更容易理解，我将这个问题进行了归纳整理，现在就一起来看看吧。

文章目录列表:

不锈钢钢材牌号/a

我国在此是以钢材的用途分类作为表示分类的基础：

1)碳素结构钢

表示：Q+数字+(质量等级符号)+(脱氧符号)+(专门用途的符号)

①钢号冠以“Q”，代表钢材的屈服点;

②“Q”后面的数字表示屈服点数值，单位是MPa。例如Q235表示屈服点(σs)为235 MPa的碳素结构钢;

③必要时钢号后面可标出表示质量等级和脱氧的符号。质量等级符号分别为A、B、C、D。

脱氧符号：F表示沸腾钢;b表示半镇静钢：Z表示镇静钢;TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。

专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示，但在钢号最后附加表示用途的字母。

2)优质碳素结构钢

表示：数字+(元素符号)+(脱氧符号)+(专门用途的符号)

①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢以及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3)碳素工具钢

表示：字母T+数字+(元素符号)+(质量等级符号)

①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4)易切削钢

表示：字母Y+数字+(元素符号)

①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。

5)合金结构钢

表示：(专门用途符号)+数字+主要合金元素符号和数字+微量合金元素符号+(质量等级符号)+(专门用途符号)

①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。

②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。

③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如20MnVB钢中：钒为0.07-0.12%，硼为0.001-0.005%。

④高级优质钢应在钢号最后加“A”，以区别于一般优质钢。

⑤专门用途的合金结构钢，钢号冠以(或后缀)代表该钢种用途的符号。例如铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi

6)低合金高强度钢

表示：(专门用途符号)+数字+主要合金元素符号和数字+微量合金元素符号+(质量等级符号)+(专门用途符号)

①钢号的表示，基本上和合金结构钢相同。

②对专业用低合金高强度钢，应在钢号最后标明。例如16Mn钢，用于桥梁的专用钢种为“16Mnq”，汽车大梁的专用钢种为“16MnL”，压力容器的专用钢种为“16MnR”。

7)弹簧钢

弹簧钢按化学成分可分为碳素弹簧钢和合金弹簧钢两类，其钢号表示，前者基本上与优质碳素结构钢相同，后者基本上与合金结构钢相同。

8)滚动轴承钢

表示：

高碳铬轴承钢：字母G+Cr元素符号和数字

渗碳轴承钢：字母G+数字+主要合金元素符号和数字+微量合金元素符号+(质量等级符号)

①钢号冠以字母“G”，表示滚动轴承钢类。

②高碳铬轴承钢钢号的碳含量不标出，铬含量以千分之几表示例如GCr15。渗碳轴承钢的钢号表示，基本上和合金结构钢相同。

9)合金工具钢和高速工具钢

①合金工具钢钢号的平均碳含量≥1.0%时，不标出碳含量;当平均碳含量<1.0%时，以千分之几表示。例如Cr12、CrWMn、9SiCr、3Cr2W8V。

②钢中合金元素含量的表示，基本上与合金结构钢相同。但对铬含量较低的合金工具钢钢号，其铬含量以千分之几表示，并在表示含量的数字前加“0”，以便把它和一般元素含量按百分之几表示的区别开来。例如Cr06。

③高速工具钢的钢号一般不标出碳含量，只标出各种合金元素平均含量的百分之几。例如钨系高速钢的钢号表示为“W18Cr4V”。钢号冠以字母“C”者，表示其碳含量高于未冠“C”的通用钢号。

10)不锈钢和耐热钢

①钢号中碳含量以千分之几表示。例如“2Cr13”钢的平均碳含量为0.2%，若钢中含碳量≤0.03%或≤0.08%者,钢号前分别冠以“00”以及“0”表示之，例如00Cr17Ni14Mo2、0Cr18 Ni9等。

②对钢中主要合金元素以百分之几表示，而钛、铌、锆、氮……等则按上述合金结构钢对微合金元素的表示标出。

11)焊条钢

它的钢号前冠以字母“H”，以区别于其他钢类。例如不锈钢焊丝为“H2Cr13”，可以区别于不锈钢“2Cr13”。

12)电工用硅钢

①钢号由字母和数字组成。钢号头部字母DR表示电工用热轧硅钢，DW表示电工用冷轧无取向硅钢，DQ表示电工用冷轧取向硅钢。

②字母之后的数字表示铁损值(W/kg)的100倍。

③钢号尾部加字母“G”者，表示在高频率下检验的;未加“G”者，表示在频率为50周波下检验的。

例如钢号DW470表示电工用冷轧无取向硅钢产品在50赫频率时的单位重量铁损值为4.7W/kg。

13)电工用纯铁

①它的牌号由字母“DT”和数字组成，“DT”表示电工用纯铁，数字表示不同牌号的顺序号，例如DT3。

②在数字后面所加的字母表示电磁性能：A——高级、E——特级、C——超级，例如DT8A。

聚氨酯岩棉板，聚氨酯封边岩棉板，金属幕墙岩棉板，金属幕墙板，彩钢岩棉夹芯板，聚氨酯彩钢板，聚氨酯夹芯板，聚氨酯墙面板，聚氨酯屋面板，聚氨酯岩棉夹芯板，聚氨酯玻璃丝棉板，聚氨酯封边岩棉夹芯板，聚氨酯封边玻璃丝棉板，聚氨酯板，聚氨酯PU板

选自河南千万间新型建筑材料有限公司，侵删

钢材牌号是什么意思

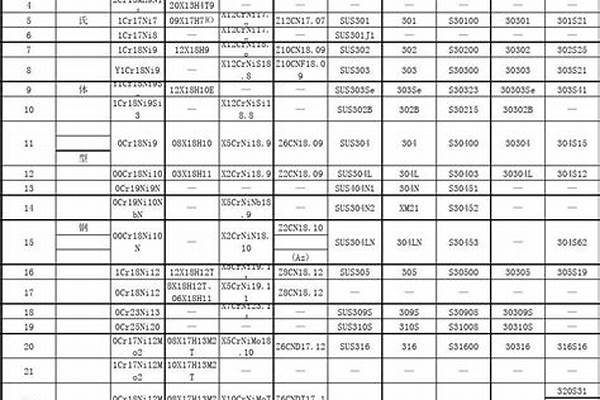

牌号 类型 用途

1Cr18Ni9Ti 奥氏体型 使用最广泛，适用于食品、化工、医药、原子能工业

0Cr25Ni20 奥氏体型 炉用材料，汽车排气净化装置用材料

1Cr18Ni9 奥氏体型 经冷加工有高的强度，建筑用装饰部件

0Cr18Ni9 奥氏体型 作为不锈耐热钢使用最广泛、食品用设备，一般化工设备，原子能工业用

00Cr19Ni10 奥氏体型 用于抗晶间腐蚀性要求高的化学、煤炭、石油产业的野外露天机器、建材、耐热零件以及热处理有困难的零件

0Cr17Ni12Mo2 奥氏体型 适用于在海水和其它介质中，主要作耐点蚀材料，照相、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母

00Cr17Ni14Mo2 奥氏体型 为0Cr17Ni12Mo2的超低碳钢，用于对抗晶间腐蚀性有特别要求的产品

1Cr18Ni12Mo2Ti 奥氏体型 用于抗、磷酸、甲酸、乙酸的设备，有良好的耐晶间腐蚀性

0Cr18Ni12Mo2Ti 奥氏体型 同上

0Cr18Ni10Ti 奥氏体型 添加Ti提高耐晶间腐蚀，不推荐作装饰部件

0Cr16Ni14 奥氏体型 无磁不锈钢，作电子原件

0-1Cr20Ni14Si2 奥氏体型

具有较高的高温强度以及抗氧化性，对含硫气氛较敏感，在600-800℃有析出相的脆化倾向，适用于承受应力的各种炉用构件

1Cr17Ni7 奥氏体型 适用于高强度构件，火车客车车厢用材料

00Cr18Ni5Mo3Si2 奥氏体型+铁素体

耐应力腐蚀破裂性能良好，具有较高的强度，适用于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业，制造热交换器、冷凝器等

0Cr17(Ti) 铁素体型 用于洗衣机内桶冲压件，装饰用

00Cr12Ti 铁素体型 用于汽车消音器管，装饰用

0Cr13Al 铁素体型 从高温下冷却不产生显著硬化，汽轮材料，淬火用部件，复合钢材

1Cr17 铁素体型 耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧部件，用于家庭用具，家用电器部件

0Cr13 铁素体型 作较高韧性以及受冲击负荷的零件，如汽轮叶片，结构架，螺栓，螺帽等

1Cr13 马氏体型 具有良好的耐蚀性，机械加工性，用作一般用途、刀刃机械零件、石油精炼装置、螺栓、螺母、泵杆、餐具等

2Cr13 马氏体型 淬火状态下硬度高，耐蚀性良好，作汽轮机叶片，餐具（刀）

不锈钢的耐蚀性能

一、腐蚀的种类和定义

一种不锈钢可在许多介质中具有良好的耐蚀性，但在另外某种介质中，却可能因化学稳定性低而发生腐蚀。所以说，一种不锈钢不可能对所有介质都耐蚀。

在众多的工业用途中，不锈钢都能提供今人满意的耐蚀性能。使用的经验来看，除机械失效外，不锈钢的腐蚀主要表现在：不锈钢的一种严重的腐蚀形式是局部腐蚀（亦即应力腐蚀开裂、点腐蚀、晶间腐蚀、腐蚀疲劳以以及缝隙腐蚀）。这些局部腐蚀所导致的失效事例几乎占失效事例的一半。很多失效事故是可以通过合理的选材而予以避免的。

金属的腐蚀，按机理可分为特理腐蚀、化学腐蚀与电化学腐蚀三种。生活实际、工程实际中的金属腐蚀，绝大多数都属于电化学腐蚀。

应力腐蚀开裂（SCC）：是指承受应力的合金在腐蚀性环境中由于烈纹的扩展而互生失效的一种通用术语。应力腐蚀开裂具有脆性断口形貌，但它也可能发生于韧性高的材料中。发生应力腐蚀开裂的必要条件是要有拉应力（不论是残余应力还是外加应力，或者两者兼而有之）和特定的腐蚀介质存在。型纹的形成和扩展大致与拉应力方向垂直。这个导致应力腐蚀开裂的应力值，要比没有腐蚀介质存在时材料断裂所需要的应力值小得多。在微观上，穿过晶粒的裂纹称为穿晶裂纹，而沿晶界扩图的裂纹称为沿晶裂纹，当应力腐蚀开裂扩展至其一深度时（此处，承受载荷的材料断面上的应力达到它在空气中的断裂应力），则材料就按正常的裂纹（在韧性材料中，一般来说是通过显微缺陷的聚合）而断开。由于应力腐蚀开裂而失效的零件的断面，将包含有应力腐蚀开裂的特征区域以以及与已微缺陷的聚合相联系的“韧窝”区域。

点腐蚀：点腐蚀是指在金属材料表面大部分不腐蚀或腐蚀轻微而分散发生高度的局部腐蚀，常见蚀点的尺寸小于1.00mm，深度往往大于表面孔径，轻者有较浅的蚀坑，严重的甚至形成穿孔。

晶间腐蚀：晶粒间界是结晶学取向不同的晶粒间紊乱错合的界城，它们是钢中各种溶质元素偏析或金属化合物（如碳化物和δ相）沉淀析出的有利区城。在某些腐蚀介质中，晶粒间界可能先行被腐蚀乃是不足为奇的。这种类型的腐蚀被称为晶间腐蚀，大多数的金属和合金在特定的腐蚀介质中都可能呈现晶间腐蚀。晶间腐蚀是一种有挑选性的腐蚀破坏，它与一般挑选性腐蚀不同之处在于，腐蚀的局部性是显微尺度的，而宏观上不是局部的。

缝隙腐蚀：是指在金属构件缝隙处发生斑点状或溃疡形的宏观蚀坑，是局部腐蚀的一种形式，它可能发全于溶液停滞的缝隙之中或屏蔽的表面内。这样的缝隙可以在金属与金属或金属与非金属的接合处形成，在与铆钉、螺栓、垫片、阀座、松动的表面沉积物以以及海生物相接烛之处形成。

全面腐蚀：是用来描述在整个合金表面上以比较均勺的方式所发生的腐蚀现象的术语。当发生全面腐蚀时，村料由于腐蚀而逐渐变薄，甚至材料腐蚀失效。不锈钢在强酸和强碱中可能呈现全面腐蚀。全面腐蚀所引起的失效问题并不怎么令人担心，因为，这种腐蚀一般来说可以通过简单的浸泡试验或查阅腐蚀方面的文献资料而预测它。

均匀腐蚀：是指接触腐蚀介质的金属表面全部产生腐蚀的现象。不同的使用情况对耐蚀提出不同的指标要求，一般可分为两大类：

1. 不锈钢

指在大气以及弱腐蚀介质中耐蚀的钢。腐蚀速率小于0.01mm/年的，认为是"完全耐蚀"；腐蚀速率小于0.1mm/年的，认为是"耐蚀"的。

2. 耐蚀钢 指在各种强烈腐蚀介质中能耐蚀的钢。

二、各种不锈钢的耐腐蚀性能

304 是一种通用性的不锈钢，它广泛地用于要求良好性能（耐腐蚀和成型性）的设备和机件。

301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。

302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。

302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。

303和303Se

是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。

304L

是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。

305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。

308 不锈钢用于焊条。

309、310、314以及330

不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性。

316和317

型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以以及合硫量较高的易切削不锈钢316F。

321、347以及348

是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着的限制。

三、不锈钢遭腐蚀的原因

最近英国科学家的一项研究表明，不锈钢里微小的硫化锰高浓度区域能导致不锈钢锈蚀。

不锈钢是铁、铬和镍的合金，最早出现在20世纪初。由于不锈钢具有优异的抗腐蚀特性，因而它常常被用在恶劣的工作环境下，或者用来制造餐具和医疗用具。

不锈钢的腐蚀速率非常之慢，在理想情况下每100万年才能腐蚀1厘米。但是在实际应用中，腐蚀往往在某处产生和扩大，最终导致整块不锈钢的腐蚀。

此前有很多理论认为不锈钢中的杂质导致了腐蚀，但是腐蚀发生的具体机制还不很清楚。在最新一期的英国《自然》杂志上，一个英国研究小组报告了不锈钢腐蚀过程的研究成果。发现不锈钢中微小的硫化锰高浓度区域是导致不锈钢腐蚀的元凶。

腐蚀发生处并不是随机的，它们总是产生在小块硫化锰周围几百纳米的区域。科学家的研究表明，在不锈钢制造过程中，硫化锰在局部产生高浓度的聚集，导致在其周围区域中铬元素浓度的降低。铬元素和氧气反应产生铬的氧化物能够起到防止腐蚀的作用。低浓度的铬区域产生腐蚀，然后腐蚀会逐步扩大到整块不锈钢。在含有盐的水中，这个过程会变得更加迅速。

不锈钢的特性

1．一般特性

◆ 表面美观以以及使用可能性多样化

◆ 耐腐蚀性能好，比普通钢长久耐用

◆ 强度高，因而薄板使用的可能性大

◆ 耐高温氧化以及强度高，能够抗火灾

◆ 常温加工，即容易塑性加工

◆ 因为不必表面处理，所以简便、维护简单

◆ 清洁，光洁度高

◆ 焊接性能好

2、品质特性

2-1不锈钢的品质特性

项目基本组织

代表钢种STS304 STS430 STS410

热处理 固融化热处理退火 退火后急冷

硬度性 加工硬化性微量硬化性小量硬化性

主要用途建筑物内外装饰,厨房用具,化学刻度,航空机器建筑材料,汽车零件,加用电器,厨房器具,饭盒等钎、刀机器零部件,医院用具,手术用具

耐腐蚀性高高中

强度高中高

加工性高中高

磁性非磁上磁性上磁性

焊接性高中低

2-2不锈钢的品质特性要求

用途对象产品加工工艺要求品质特性

表面质量BQ性材质形状厚度公差焊接性耐腐蚀性

浅加工类刀、叉等落料→横延→切头→成型→抛光→清洗→包装要求高不得有麻点等缺陷好一般材一般-5%不要求好

深加工类二类餐具、保温杯等落料→涂油→成型→（有时几次）切边→卷边→清洗→复底→抛光→焊手柄→包装要求高不得有划伤折痕等缺陷好DDQ要求高-3~-5%好好

PIPE装饰管等窄带→挤成压成型→对焊→打磨焊缝→切管→磨口→抛光→包装要求高不得有折痕等缺陷一般一般材好-8%好一般

厨具冷柜等的外壁落料→折边→电焊→打磨要求高不得有折痕等缺陷一般一般材一般-8%好一般

容器热水器饮水机内胆窄带→卷筒→焊接→切管→焊底→打磨焊缝→包装一般一般一般材一般-10%好一般

※各产品由于用途的不同，其加工工艺和原料的品质要求也不同。

2-3品质要求特性微细项目

(1)材质：

①DDQ（deep drawing

quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。目前许多生产保温瓶、锅类的企业，其产品的加工比（BLANKING

SIZE/制品直径）一般都比较高，它们的加工比分别达3.0、1.96、2.13、1.98。SUS304

DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本；

②一般材经常用于除了DDQ用途外的材料，这种材料的特点是延伸率相对较低（≧45%），而硬度相对较高（≦180），内部晶粒度等级在8.0~9.0间，与DDQ用材比较，它的深冲性能相对稍差，它经常用于不需伸拉就能得到的制品，象一类餐具的勺、匙、叉、电器用具、钢管用途等。但它与DDQ材相比有一个优点，就是BQ性相对较好，这主要是由于它的硬度稍高的缘故。

(2)表面品质：

不锈钢薄板是一种价格非常高的材料，客户对它的表面质量要求也非常高。但不锈薄板在生产过程中不可避免会出现各种缺陷，如划伤、麻点、折痕、污染等，从而其表面质量，象划伤、折痕等这些缺陷不管是高级材还是低级都不允许出现，而麻点这种缺陷在勺、匙、叉、时也是决不允许的，因为抛光时很难抛掉它。表面各种缺陷出现的程度和频率，来确定其表质量等级，从而来确定产品等级。

(3)厚度公差：

一般来说不锈钢制品的不同，其要求原料厚度公差也各不相同，象二类餐具和保温杯等，厚度公差一般要求较高，为-3~5%，而一类餐具厚度公差一般要求-5%，钢管类要求-10%，宾馆用冷柜用材厚度公差要求为-8%，经销商对厚度公差的要求一般在-4%~6%间。同时产品内外销的不同也会导致客户对原料厚度公差要求的不同。一般出口产品客户的厚度公差要求较高，而内销企业对厚度公差要求相对较低（大多出于成本方面考虑），部分客户甚至要求-15%。

(4)焊接性：

产品用途的不同对焊接性能的要求也是各不相同。一类餐具对焊接性能一般不做要求，甚至包括部分锅类企业。但是绝大多数产品都需要原料焊接性能好，象二类餐具、保温杯、钢管、热水器、饮水机等。

(5)耐腐蚀性：

绝大多数不锈钢制品要求耐腐蚀性能好，象一、二类餐具、厨具、热水器、饮水机等，有些国外商人对产品还做耐腐蚀性能试验：用NACL水溶液加温到沸腾，一段时间后倒掉溶液，洗净烘干，称重量损失，来确定受腐蚀程度（注意：产品抛光时，因砂布或砂纸中含有Fe的成分，会导致测试时表面出现锈斑）

(6)抛光性能（BQ性）：

目前不锈钢制品在生产时一般都经过抛光这一工序，只有少数制品如热水器、饮水机内胆等不需要抛光。这就要求原料的抛光性能很好。影响抛光性能的主要有几点：

①原料表面缺陷。如划伤、麻点、过酸洗等。

②原料材质问题。硬度太低，抛光时就不易抛亮（BQ性不好），而且硬度太低，在深拉伸时表面易出现桔皮现象，从而影响BQ性。硬度高的BQ性相对就好。

③经过深拉伸的制品，变形量极大的区域表面也会出小的黑点和RIDGING，从而影响BQ性。

参考资料

360doc：/content/15/1208/12/12004078_518732957.shtml

问题一：钢材的各牌号，是什么意思？如何区分啊？ (一)各牌号碳素结构钢的主要用途:

1.牌号Q195，含碳量低，强度不高，塑性、韧性、加工性能和焊接性能好。用于轧制薄板和盘条。冷、热轧薄钢板以及以其为原板制成的镀锌、镀锡以及塑料复合薄钢板大量用用屋面板、装饰板、通用除尘管道、包装容器、铁桶、仪表壳、开关箱、防护罩、火车车厢等。盘条则多冷拔成低碳钢丝或经镀锌制成镀锌低碳钢丝，用于捆绑、张拉固定或用作钢丝网、铆钉等。

2.牌号Q215，强度稍高于Q195钢，用途与Q195大体相同。还大量用作焊接钢管、镀锌焊管、炉撑、地脚螺钉、螺栓、圆钉、木螺钉、冲制铁铰链等五金零件。

3.牌号Q235，含碳适中，性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等型钢，中厚钢板。大量用用建筑以及工程结构。用以钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅炉、容器、船舶等，也大量用作对性能要求不太高的机械零件。C、D级钢还可作某些专业用钢使用。

4.牌号Q255，性能与Q235差不多，强度稍有提高，塑性有所降低。应用不如Q235广泛，主要用作铆接与检接结构。

5.牌号Q275，强度、硬度较高，耐磨性较好。用于制造轴类、农业机具、耐磨零件、钢轨接头夹板、垫板、车轮、轧等。

(二)各牌号低合金高强度结构钢的主要用途

低合金高强度结构钢旧标准称低合金结构钢，又叫普通低合金结构钢。

1.牌号Q295钢，钢中只含有极少量的合金元素，强度不高，但有良好的塑性、冷弯、焊接以及耐蚀性能。经常用于建筑结构，工业厂房，低压锅炉，低、中压化工容器，油罐，管道，起重机，拖拉机，车辆以及对强度要求不高的一般工程结构。

2.牌号Q345、Q390钢，力学性能好，焊接性能、冷热加工性能和耐蚀性能均好，C、 D、E级钢具有良好的低温韧性。经常用于船舶，锅炉，压力容器，石油储罐，桥梁，电站设备，起重运输机械以及其他较高载荷的焊接结构件。

3.牌号Q420钢，强度高，特别是在正火或正火加回火状态有较高的力学性能。经常用于大型船舶，桥梁，电站设备，中、高压锅炉，高压容器，机车车辆，起重机械，矿山机械以及其他大型焊接结构件。

4.牌号Q460钢，强度，在正火，正火加回火或淬火加回火状态有很高的力学性能，全部用铝补充脱氧，质量等级为C、D、E级，可保证钢的良好韧性的备用钢种。用于各种大型工程结构以及要求强度高，载荷大的轻型结构。

(三)优质碳素结构钢的特性和用途

优持碳素结构钢简称碳结钢、俗称优钢。是各种机器的零部件制造用钢。

1. 08和08F钢，用于轧制薄板，深冲制品、油桶、高级搪瓷制品，也可用于管子，垫片以及心部强度要求不高的渗碳和氰化零件，电焊条等。

2. 10和10F钢，用4mm冷压深冲制品，如深冲器皿、炮弹弹体。也可制造锅炉管、油桶顶盖以及钢带、钢丝、焊接件、机械零件。

3. 15和15F钢，用于制造机械上的渗碳零件、紧固零件、冲锻模件以及不需热处理的低负荷零件，如螺栓、螺钉、法兰盘以及化工机械用贮器、蒸汽锅炉等。

4. 20钢，用于不经受很大应力而要求韧性的各种机械零件，如拉杆、轴套、螺钉、起重钩等；也可用于制造在60大气压、450℃非腐蚀介质中使用的管子、导管等；还可以用于心部强度不大的渗碳以及氰化零件，如轴套、链条的滚子、轴以以及不重要的齿轮、链轮等。

5. 25钢，用作热锻和热冲压的机械零件，金属切削机床上氰化零件，以以及重型和中型机械制造中负荷不大的轴、辊子、连接器、垫圈、螺栓、螺帽等，还可用作铸钢件。

6. 30钢，用作热锻和......>>

问题二：钢材的各牌号，是什么意思 我做机械设计很多年了，我把几种常规按照我自己的经验说下。

最常规的分为普通碳素钢和优质碳素钢

普通碳素钢为A1 A2 A3 A4 A5 A6其中A3是最常用的。

优质碳素钢常用的为35 45 40CR 38crmola 数字表示碳的含量

另外还有一些型钢 六角棒 角铁 槽钢 工字钢 轻轨刚 方钢 圆钢

现在市场上还有一种彩钢

我的回答比较简单，都是在机械设计中常用的。没有那些的详细。

问题三：钢材牌号Q235B是什么意思 Q235 普通碳素结构钢－普板 是一种钢材的材质。Q代表的是这种材质的屈服，后面的235，就是指这种材质的屈服值，在235左右。并会随着材质的厚度的增加而使其屈服值减小。Q235A，Q235B，Q235C，Q235D。这是等级的区分，所代表的，主要是冲击的温度有所不同而已！ A，B，C，D，所不同的，指的是它们性能中冲击温度的不同。分别为：Q235A级，是不做冲击；Q235B级，是20度常温冲击；Q235C级，是0度冲击；Q235D级，是-20度冲击。在不同的冲击温度，冲击的数值也有所不同。 元素含量：A、B、C、D硫含量依次递减；A和B的磷含量相同，C的磷含量次之，D磷含量最少

问题四：钢材的组别号和钢号是什么意思？具体说明。 钢铁产品牌号的表示，一般采用汉语拼音字母，化学元素符号和 *** 数字相结合的来表示。

如：低合金高强度钢 特性：耐磨，汉语拼音NAIMO，采用符号Q。

碳素结构钢 ①由Q+数字+质量等级符号+脱氧符号组成。如：Q235表示屈服点(σs)为235 MPa的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧的符号。质量等级符号分别为A、B、C、D。脱氧符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。

优质碳素结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢以及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

碳素工具钢 ①钢号冠以“T”，以免与其他钢类弄混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

易切削钢 ①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。

合金结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。

②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量 问题五：钢材牌号的含义 ZG270-500就是老标准的ZG35。

ZG270-500(ZG35)的成分：C―0.4；Si－0.5；Mn－0.9；S－小于0.04；P－小于0.04。残余－小于1％。

问题六：钢材牌号为Q235是什么意思 Q235是碳素结构钢，与旧标准GB700-79牌号中的A3、C3钢相当，是沿用TOCT的牌号。其钢号中的Q代表屈服强度。一般来说情况下，该钢不经过热处理直接进行使用。

问题七：钢筋牌号是什么 钢筋混凝土用热轧带肋钢筋简称热轧带肋钢筋，俗称螺纹钢，是由低合金高强度结构钢在高温状态下经热轧成型的，横截面一般来说

为圆形，且表面带肋的混凝土结构用钢材，是土木建筑工程中使用量的钢材品种之一。

热轧带肋钢筋按生产工艺分为普通热轧钢筋和细晶粒热轧钢筋，按屈服强度特征值分为335、400、500级。

普通热轧钢筋的牌号有：HRB335、HRB400、HRB500，牌号由HRB(热轧带肋钢筋的英文Hot rolled Ribbed Bars缩写)+屈服强度特

征值构成。

细晶粒热轧钢筋的牌号有：HRBF335、HRBF400、HRBF500，牌号由HRBF(热轧带肋钢筋的英文缩写后加“细”的英文Fine的首位字

母)+屈服强度特征值构成。

有较高要求的抗震结构钢筋适用牌号为：HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E、HRBF500E。

关键指标

1．力学性能。GB 1499.2-2007《钢筋混凝土用钢 第2部分：热轧带肋钢筋》，标准中规定的钢筋的屈服强度ReL、抗拉强度

Rm、断后伸长率A、力总伸长率Agt等力学性能特征值可作为交货检验的最小保证值。

抗震结构钢筋的力学性能还应满足钢筋实测抗拉强度与实测屈服强度之比、钢筋实测屈服强度与规定的屈服强度特征值之比，以

以及力总伸长率等方面的特殊要求。

2．工艺性能。按规定的弯芯直径弯曲180°后，钢筋受弯曲部位表面不得产生裂纹。

3．化学成分。钢筋牌号以及化学成分和碳当量应符合GB 1499.2-2007中相关的规定。

4．重量偏差。钢筋的实际重量与理论重量的偏差不得超过GB 1499.2-2007中规定的范围。

5．尺寸。主要指标包括内径、横肋高、横肋间距、弯曲度或弯头。

6．表面质量。钢筋应无有害的表面缺陷。

选购提示

1．检查钢筋的表面质量、光洁度和颜色。钢筋表面应平滑整齐，颜色均匀，呈光亮均匀的深蓝灰色，不得有裂纹、结疤和折叠

等肉眼可见的缺陷，钢筋端面应基本为圆形。劣质钢筋往往端面为椭圆形，表面颜色不均匀，粗糙不平，甚至有结疤、裂纹、折叠等

缺陷，轧制时产生的氧化铁皮屑经敲击或擦拭脱落。

2．检查钢筋的标志、标牌和质量证明书。钢筋表面应轧有牌号标志，还应依次轧有厂名（或商标）和直径（mm）数字。

HRB335 、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示，HRB335E、HRB400E、

HRB500E分别以3E、4E、5E表示，HRBF335E、HRBF400E、HRBF500E分别以C3E、C4E、C5E表

问题八：钢材牌号X42什么意思 X,管线的线的个字母,42,即420,表示钢材抗拉强度>420兆帕,相当于S290,S即石油天燃气输送管线的输的个字母,290指屈服强度>290兆帕,抗拉强度>415兆帕.

问题九：钢材牌号中Q235-A?b表示什么意思 是的，b是脱氧符号，标识半镇静钢。

①由Q+数字+质量等级符号+脱氧符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是Mpa。例如：Q235 表示屈服点（ss）为235MPa 的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧的符号。质量等级符号分别为A、B、C、D。脱氧符号：F 表示沸腾钢；b 表示半镇静钢：Z 表示镇静钢；TZ 表示特殊镇静钢，镇静钢可不标符号，即Z 和TZ 都可不标。例如Q235-AF 表示A 级沸腾钢。

③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示，但在钢号最后附加表示用途的字母。

问题十：什么是钢材的牌号，牌号又是怎么分的 我国在此是以钢材的用途分类作为表示分类的基础：

1）碳素结构钢：

表示：Q+数字+（质量等级符号）+（脱氧符号）+（专门用途的符号）

①钢号冠以“Q”，代表钢材的屈服点；

②“Q”后面的数字表示屈服点数值，单位是MPa。例如Q235表示屈服点（σs）为235 MPa的碳素结构钢；

③必要时钢号后面可标出表示质量等级和脱氧的符号。

质量等级符号分别为A、B、C、D。

脱氧符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。

专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示，但在钢号最后附加表示用途的字母。

2）优质碳素结构钢

表示：数字+（元素符号）+（脱氧符号）+（专门用途的符号）

①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢以及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3）碳素工具钢

表示：字母T+数字+（元素符号）+（质量等级符号）

①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4）易切削钢

表示：字母Y+数字+（元素符号）

①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。

5）合金结构钢

表示：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门用途符号）

①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。

②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。例如18Cr2Ni4WA。

③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。例如20MnVB钢中：钒为0.07-0.12%，硼为0.001-0.005%。

④高级优质钢应在钢号最后加“A”，以区别于一般优质钢。

⑤专门用途的合金结构钢，钢号冠以（或后缀）代表该钢种用途的符号。例如铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi

6）低合金高强度钢

表示：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门......>>

好了，今天关于“不锈钢钢材牌号/a”的话题就到这里了。希望大家能够通过我的讲解对“不锈钢钢材牌号/a”有更全面、深入的了解，并且能够在今后的生活中更好地运用所学知识。
